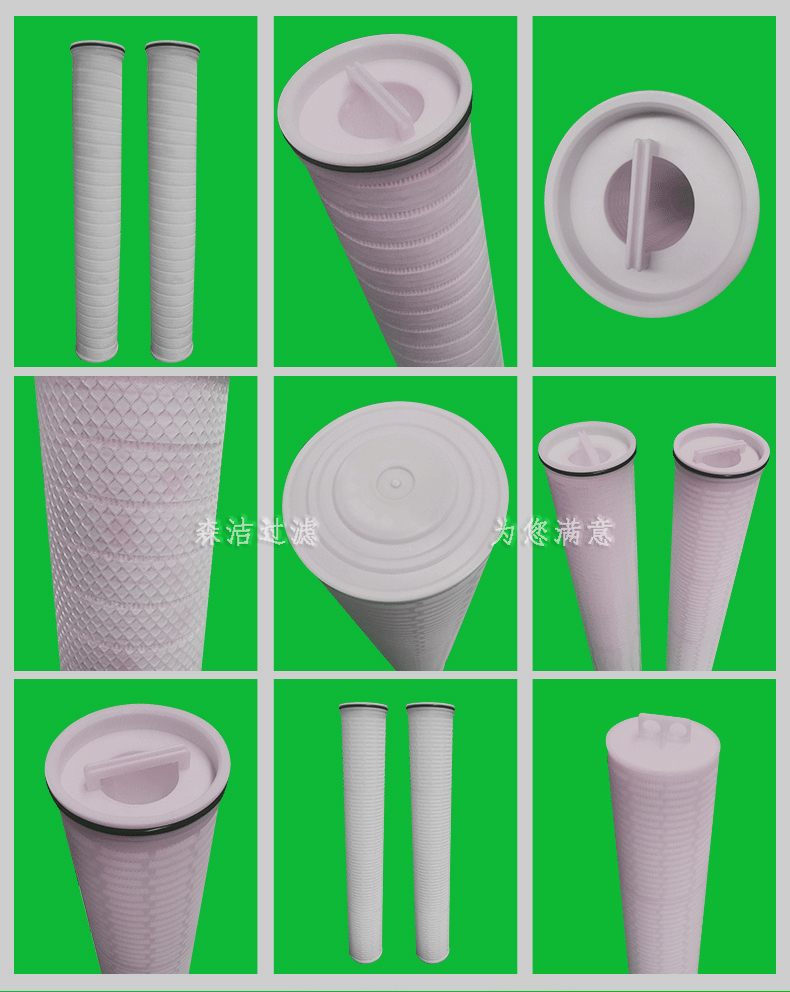

大流量濾芯簡介：

大流量濾芯又稱大流量水濾芯、大流量濾元、大通量濾芯、大流量折疊濾芯等，是使用范圍非常廣泛的一種水液處理的核心配件，通常采用PP材質的內外骨架，濾層采用保護網、無紡布、過濾膜等多種材質組成，可適應絕大多數水處理的工況。目前市面上使用較多的均是來自國外的濾芯品牌如：頗爾（PALL），3M，派克（PARKER）等。但由于國外進口濾芯產品價格較高，貨期較長，給國內客戶帶來很大不便，森潔過濾已將絕大部分品牌大流量濾芯進行了國產化替代，從細節處入手，所有配件尺寸一比一進行開模具，保證完全相同的安裝尺寸，濾層結構與材料按照原裝排列形式進行排列，同時又可根據客戶實際使用場景工況進行靈活調整，產品品質已達國外進口濾芯同等水準。相較于國外進口濾芯我司生產的國產化大流量濾芯從濾芯品質、價格、貨期、服務等各方面均具有較大優勢。

大流量濾芯技術參數：

常用尺寸：20英寸（508mm左右）40英寸（1016mm左右）60英寸（1524mm左右） 亦可根據需要進行定做

常用精度：1μm、3μm、10μm、20μm、40μm、50μm、60μm、100μm（可根據工況隨時調整）

過濾面積：20英寸–4-5㎡、40英寸–8-10㎡、60英寸–12-15㎡

單支過濾流量：20英寸–10m3/H、40英寸–20m3/H、60英寸–30m3/H（5μm精度條件下）

過濾形式：內進外出、外進內出（不同形式的過濾進水方向不同）

初始壓差：0.02MPa

更換壓降：0.25Mpa

最大允許壓降：0.35Mpa

最高使用溫度：80℃

大流量濾芯結構分析：

因不同品牌的大流量濾芯結構相似，僅以頗爾大流量濾芯為例

端蓋部分：高強度PP（聚丙烯）端蓋，與原裝尺寸完全相同，世界通用

濾層部分：保護網層、無紡布層、高精度過濾膜等多種濾材均勻分布排列，達到過濾效果最大化

連接部分：森潔過濾所生產大流量濾芯通體不含任何膠粘，所有連接部分采用超聲波熱熔形式進行粘合，保證強度，杜絕二次污染

密封部分：根據工況選取，丁晴橡膠、氟橡膠、硅膠等，抗老化性能優越

工藝部分：采用領先市場的“M”型高低波紋工藝進行排列，可以在有效增大過濾面積，提升濾芯納污量，從而提升使用壽命

骨架部分：專用定制化一體式高強度PP骨架，內外均配備，保證濾芯抗壓能力

大流量濾芯特點：

1.表面過濾及深層過濾相結合，與普通濾芯相比，能夠大幅度減少濾芯數量，并顯著減小配套殼體尺寸。在使用過程中減少濾芯更換次數及不必要的損耗，提高工作效率。
2.折疊式設計，增大過濾面積，使其壓降明顯低于普通濾芯。
3.大直徑的設計，增加納污量，延長使用壽命，降低生產成本。
4.所需更換濾芯數目大量減少，節省了勞動力成本。
5.方便把手的設計，顯著降低了更換濾芯的時間，讓濾芯更換變得簡單便攜。
6.有多種過濾精度，滿足不同精度等級的要求。
7.整體聚丙烯化設計及熱熔粘接處理，有效防止二次污染。
8.配有骨架，增強濾芯使用過程中的抗壓能力。
9.密封接口的設計，降低了旁流的風險，確保過濾的密封性及可靠性。

大流量濾芯常用品牌圖紙：

頗爾大流量濾芯圖紙：

派克大流量濾芯圖紙-單O型圈形式：

派克大流量濾芯圖紙-雙O型圈形式：

3M大流量濾芯圖紙：

大流量濾芯形式較多，以上僅列出最為常用形式，我司目前生產大流量種類已達15種之多（持續增加中），如需其他未列出形式濾芯，可聯系我司業務人員進行咨詢

大流量濾芯常用型號：

替代頗爾大流量濾芯常用型號：

HFU620UY010 HFU620UY050 HFU620UY100 HFU620UY200 HFU620UY400 HFU620UY700 HFU620UY01000?
HFU620GF010 HFU620GF050 HFU620GF100 HFU620GF200 HFU620GF400 HFU620GF700 HFU620GF01000?
HFU640UY010 HFU640UY050 HFU640UY100 HFU640UY200 HFU640UY400 HFU640UY700 HFU640UY01000?
HFU640GF010 HFU640GF050 HFU640GF100 HFU640GF200 HFU640GF400 HFU640GF700 HFU640GF01000?
HFU660UY010 HFU660UY050 HFU660UY100 HFU660UY200 HFU660UY400 HFU660UY700 HFU660UY01000?
HFU660GF010 HFU660GF050 HFU660GF100 HFU660GF200 HFU660GF400 HFU660GF700 HFU660GF01000

替代3M大流量濾芯常用型號：

HF40PP001A01,HF40PP001B01,HF40PP001C01,HF40PP001D01,HF40PP002A01,HF40PP002B01,

HF40PP002C01,HF40PP010B01,HF40PP025A01,HF40PP040D01,HF60PP001C01,HF60PP005B01,

HF40PP002D01,HF40PP005A01,HF40PP005B01,HF40PP005C01,HF40PP005D01,HF40PP010A01

HF40PP010C01,HF40PP010D01,HF40PP015A01,HF40PP015B01,HF40PP015C01,HF40PP015D01

HF40PP025B01, HF40PP025C01,HF40PP025D01,HF40PP040A01,HF40PP040B01,HF40PP040C01,

HF40PP070A01,HF40PP070B01,HF40PP070C01,HF40PP070D01,HF60PP001A01,HF60PP001B01,

HF60PP001D01,HF60PP002A01,HF60PP002B01,HF60PP002C01,HF60PP002D01,HF60PP005A01,

HF60PP005C01,HF60PP005D01,HF60PP010A01,HF60PP010B01,HF60PP010C01,HF60PP010D01,

HF60PP015A01,HF60PP025D01, HF60PP070C01,HF60PP070D01,HF60PP070A01,HF60PP070B01,

HF60PP015B01,HF60PP015C01,HF60PP015D01,HF60PP025A01,HF60PP025B01,HF60PP025C01,

替代派克大流量濾芯常用型號：

MFNP005-40N?????MFNP010-40N???????MFNP050-40N
?
MFNP100-40N?????RFP005-40NPX??????RFP010-40NPX
?
RFP050-40NPX????RFP100-40NPX??????RCP045-40EPP
?
RSCP045-40EPP???RSMG030-40EPP?????RCP010-20EPP?
?
RCP010-40EPP????RCP010-60SPP???????RCP030-40EPP
?
RCP045-20EPP????RCP030-60EPP???????RCP045-40EPP
?
RCP045-60EPP????RCP045-60NPP???????RCP100-20EPP
?
RCP100-40EPP????RCP100-60EPP???????RCP200-20EPP
?
RCP200-40EPP????RCP200-60SPP???????RCP400-20EPP
?
RCP400-40EPP????RCP400-60SPP???????RCP900-40EPP
?
RCP900-60EPP????RSCP010-20EPP??????RSCP010-40EPP
?
RSCP010-60SPP???RSCP030-40EPP??????RSCP045-20EPP
?
RSCP030-60EPP???RSCP045-40EPP?????RSCP045-60EPP
?
RSCP045-60NPP???RSCP100-20EPP?????RSCP100-40EPP
?
RSCP100-60EPP???RSCP200-20EPP?????RSCP200-40EPP
?
RSCP200-60SPP????RSCP400-20EPP?????RSCP400-40EPP
?
RSCP400-60SPP????RSCP900-40EPP?????RSCP900-60EPP
?
RMG010-20EPP????RMG010-40EPP??????RMG010-60SPP
?
RMG030-40EPP????RMG045-20EPP?????RMG030-60EPP
?
RMG045-40EPP????RMG045-60EPP?????RMG045-60NPP
?
RMG100-20EPP

大流量濾芯應用領域：

1、電廠大流量濾芯–化水車間、污水處理、循環冷卻水處理、除鐵過濾器濾芯、前置過濾器濾芯、鍋爐系統專用濾芯

2、鋼廠大流量濾芯–化水車間、污水處理、循環冷卻水處理

3、化工廠大流量濾芯–化水車間、污水處理、化工原液處理

4、食品飲料大流量濾芯–飲用水提純過濾、飲料原液提純過濾等

5、海水淡化大流量濾芯

6、等各類水處理工況（持續更新中）

大流量濾芯生產環境：

森潔過濾大流量濾芯生產車間
